产品中心 您当前所在位置:网站首页 > 产品中心 > 1247 高压潜水电机
产品名称:1247 高压潜水电机
详细信息 技术参数 结构图 安装尺寸 技术应用 其他介绍

概述
        1142-1178系列井用高压潜水电动机是我公司在引进国际技术的基础上开发研制的产品系。该潜水电动机与潜水泵组成潜水电泵,长期潜入水中工作,主要用于在深井中驱动潜水泵提取地下水,矿坑井下排水、电厂供水、钢厂供水、农业大型排灌。本系列产品寿命长,易于维护,是目前最理想的提水设备。

型号说明


功率范围:   150-600kw(2级转速) 87-3200kw(4级转速)
电压范围:   三相380v   500v   3000v    6000v   10000v


电动机机座号与适用井径对应表

机座号

1142

1147

1152

1157

1162

1166

1178

 适用井径(mm)

550

600

650

700

700

750

900


电动机机座号与电动机承受******向下推力对应表

机座号

1142

1147

1152

1157

1162

1166

1178

 向下推力(KN)

44

44

44

45

45

45

45


注:高推力型轴承需特殊订货,采用高推力型轴承的电机性能由用户与制造厂协议。

适用条件
   1、电动机应完全潜入水中立式(或卧式使用须订制),其潜入深度不大于70m,但不小于20m,最底位置距井底不少于3m;
   2、介质水温不高于25℃。
   3、水中固体杂质含量(重量比)不超过0.5%。(注:水质固体物质含量需在合同中注明,以便制造援用轴伸密封)
   4、水中氯离子含量不得超过400mg/L;
   5、水中硫化氢含量不得大于1.5mg/L;
   6、铁离子(二价和三价)含量少于0.5mg/L
   7、介质水中不含腐蚀性物质,PH值在6.5-8.5范围内。
   8、电机运行时内部应充满洁净的清水(可加防冻液)。

设备特点
1、 电机防护等级:IPX8,绝缘等级F;
2、 采用德国引进技术,具有结构简单、运行可靠、使用寿命长、维修方便、力能指标高等优点
3、 电机与泵连接在一起潜入水中工作;

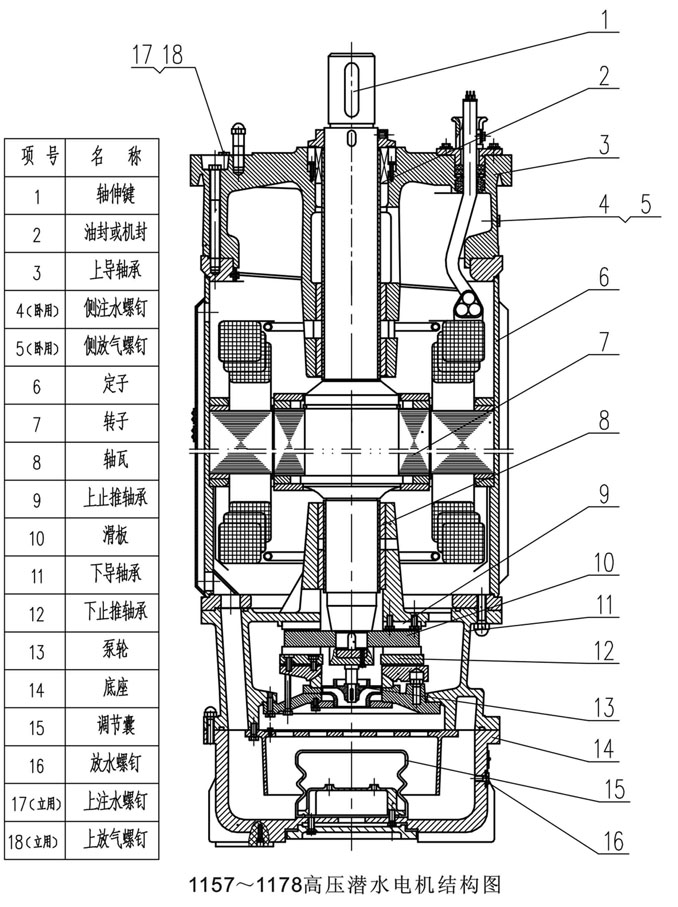

电动机机构
1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、 潜水电机各止口连接处采用密封圈密封;轴伸密封根据水质含砂量多少,选择不同方式的密封装置。(含砂量大于0.01%时采用橡胶骨架油封;含砂量大于0.01-0.5%时采用机械密封)
3、 电动机下部装有橡胶调节囊,其作用为当电机内部热胀冷缩时及电机外部水位高低变化时,用以平衡电机内腔与水的压力。
4、 电机外壳表面有散热筋及冷却水道,运行时,电机内部充满清水,由转子下部的泵轮促使电机内部的水循环流动,以使电机内部温度均匀;与此同时电机外壳表面的高速水流把壳表面、散热筋及冷却水道表面热量带走。
5、 电动机定子绕组采用高压耐水绝缘线,有良好的耐热及绝缘能力,绕组线与高压耐水JHS型电缆连接;另外绕组端部表面另绑有两对测温元件用以检测端部周围的水温,测温元件与一根四芯电缆连接,两根电缆均通过上导轴承座出线孔引出。
6、 潜水电机上、下导轴承座内装有轴瓦,转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成,用于承担轴向力,上止推轴承为块环形,下止推轴承为分块扇形。

 技术支持
   1、保证电机的引出电缆处端电压为380V、500V、3KV、6KV、10KV,频率为50(1±1%)HZ(其它电压或频率须特殊订货)。
   2、电机的******运行电流不得大于铭牌上的标定值(即额定电流,配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时,应特别注意);
   3、高压潜水电机配专用控制柜供电,电动机为满压直接启动,控制柜内有过压保护、过流保护、超温保护、水位自动检测及保护等装置。
   4、电机为连续工作制(S1)。两次起动时间间隔不得小于10分钟;
   5、电机应可竖直使用,也可卧式使用(须特殊订制);
   6、用于水池或超过规定的井径中时应加装吸水罩,使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一,二级泵包括在内。

供货范围
潜水电机主机(包括3米引缆),电缆的接头绝缘粘带(包括优质聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带)使用维护说明书1份,合格证1份装箱单1份,木箱包装

注:当环境水或电网电压、频率不符合上述规定时,用户可以提出要求,本公司提供订制适用产品。
