概述
 YQS系列井用潜水三相异步电动机为充水密封型三相异步电动机，主要用于在深井中驱动潜水泵提取地下水，为工矿企业、农田、牧场和居民生活提供生产和生活用水。本系列产品寿命长，易于维护，是目前最理想的深井提水设备。经多年的技术探索，YQS系列潜水电机也可以卧式使用，适用于工矿抢险、河道、水池、大型喷泉景观等，性能稳定、噪音小、高效节能，更好应用于实际需要。
型号说明

电动机机座号与适用井径对应表

适用条件
   1、电动机应完全潜入水中立式（或卧式适用），其潜入深度不大于70m,但不小于20m,最底位置距井底不少于5m（卧式使用时水位应高于潜水电机1m以上）。
   2、介质水温不高于20℃。
   3、水中固体杂质含量（重量比）不超过0.01%。
   4、水中氯离子含量不得超过400mg/L；
   5、水中硫化氢含量不得大于1.5mg/L；
   6、介质水中不含腐蚀性物质，PH值在6.5-8.5范围内。
   7、电机运行时内部应充满洁净的清水（可加防冻液）。

设备特点
★ 电机防护等级：IPX8，绝缘等级为F；
★ 充水式潜水电动机结构简单，定转子绕组和铁心直接浸在水中，冷却效果好、输出功率大、效率较高。
★ 由于充水式潜水电动机内腔所充多为清水，使用过程中产生的渗漏对所安装使用井水水质不会产生污染。
★ 充水式潜水电动机的定子绕组。铁心很轴承均在水中工作，对定子绕组所使用上网导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。

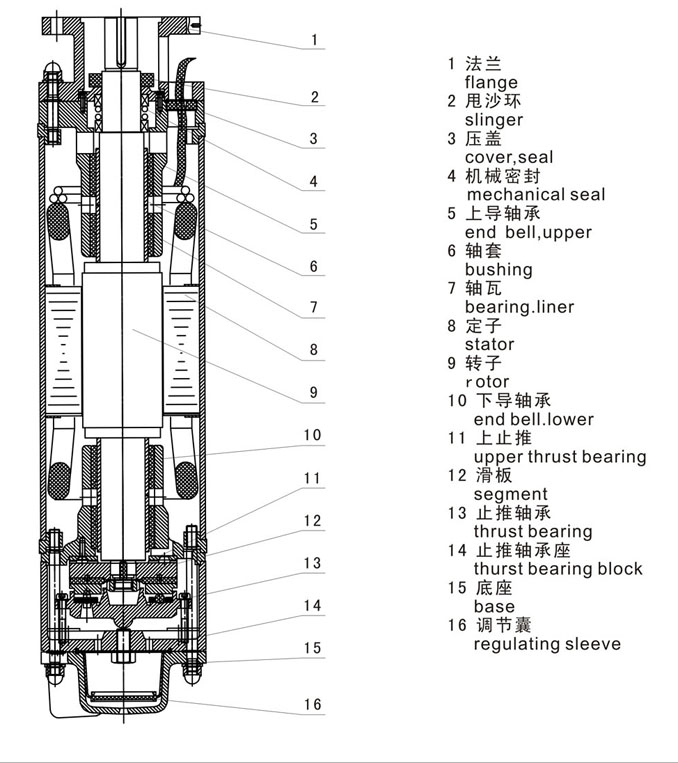

电动机结构

1、 潜水电机由定子、转子、上下导轴承、下连接法兰、底座、轴伸密封装置等组成。
2、 潜水电机各止口连接处采用密封圈密封；轴伸密封根据水质含砂量多少，选择不同方式的密封装置。（含砂量大于0.01%时采用橡胶骨架油封；含砂量大于0.01-0.5%时采用机械密封）
3、 电动机下部装有橡胶调节囊，其作用为当电机内部热胀冷缩时及电机外部水位高低变化时，用以平衡电机内腔与水的压力。
4、 电动机定子绕组采用耐水绝缘线，有良好的绝缘能力，绕组线与耐水JHS型电缆连接。
5、 潜水电机上、下导轴承座内装有轴瓦，转子下部装有止推轴承。止推轴承由上、下止推轴承及滑板组成，用于承担轴向力。


技术支持
   1、保证电机的引出电缆处端电压为380（1±5%）V，频率为50(1±1%)HZ（其它电压或频率须特殊订货）。
   2、电机的******运行电流不得大于铭牌上的标定值（即额定电流，配套厂家和用户在选用和调试潜水电泵机组的电源控制设备时，应特别注意）；
   3、电机应选用合适的控制方式（可实现电机的过载、欠压、断相运行的保护并可根据水位自动控制电泵的起停）；
   4、电机为连续工作制（S1）。两次起动时间间隔不得小于10分钟；
   5、电机应可竖直使用，也可卧式使用（须特殊订制）；
   6、用于水池或超过规定的井径中时应加装吸水罩，使电机表面的水流速度达到0.5-1m/s,以保证电机良好的散热。吸水罩应将电动机和第一，二级泵包括在内。

供货范围
潜水电机主机（包括3米引缆），电缆的接头绝缘粘带（包括优质聚氯乙烯粘带、自熔乙丙胶带、丁基橡胶自粘带）使用维护说明书1份，合格证1份装箱单1份，木箱包装。

注：当环境水或电网电压、频率不符合上述规定时，用户可以提出要求，本公司提供订制适用产品。

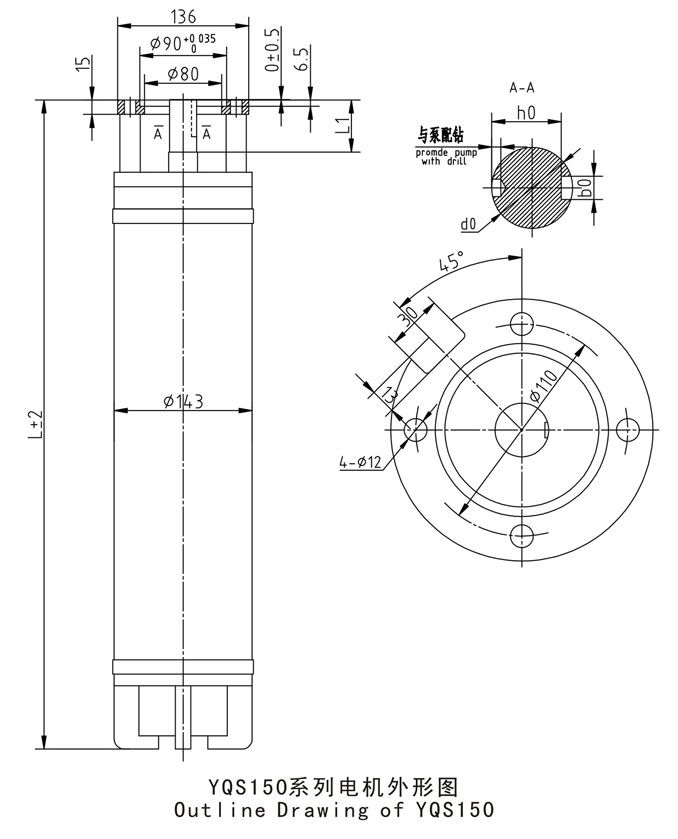

 YQS150系列井用潜水三相异步电动机

技术数据                                                                                       2级50HZ
